👉燒成👈

CLAYWAY銀黏土膠合劑採用食品級可食用原料，燃燒後有烤麵包味、燃燒過程中也只會產生水和二氧化碳，沒有毒性請安心使用。

其他中國產標榜不易乾銀黏土，膠合劑是樹脂型膠合劑，最大特色是燃燒時有塑膠味，並生成不明煙霧，請謹慎使用。

☝ 步驟：

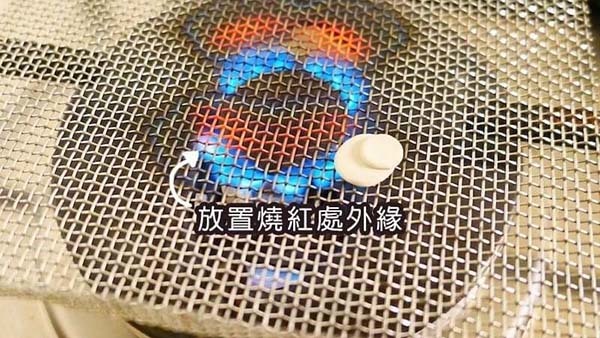

1.將鐵網架在瓦斯爐（或酒精爐）上，將火力調整到微火後再將作品夾到鐵網上燒紅處外緣。

2.作品冒白煙時，將作品夾離火源，待白煙消失後再將作品夾回來加熱。

反覆上述動作至作品顏色轉成白色，即可調成小火。

3.將作品放在燒紅處，燒成20~30分鐘。

4.注意作品顏色由紅轉黃，表示接近融化溫度，請調低火力後再繼續燒。

5.瓦斯爐火力可能融化純銀，請注意不要燒融囉！

95%以上純酒精 ( 藥局有賣)

** 燒成前務必確認作品完全乾燥**

沒有乾燥完全的作品可是會在燒製過程中裂開唷！

** 燒成前須知：

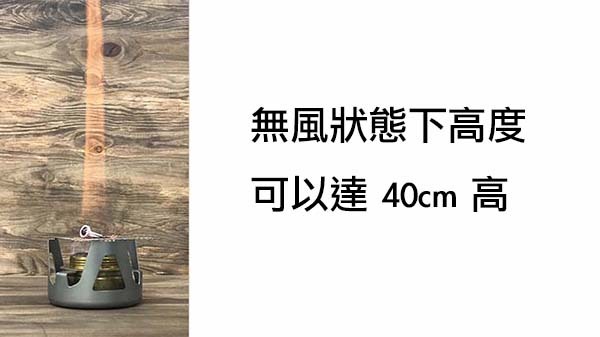

1.純酒精燃燒時，無風狀態下高度可以達40cm高(下圖左)。

上方需保持空曠，注意用火安全

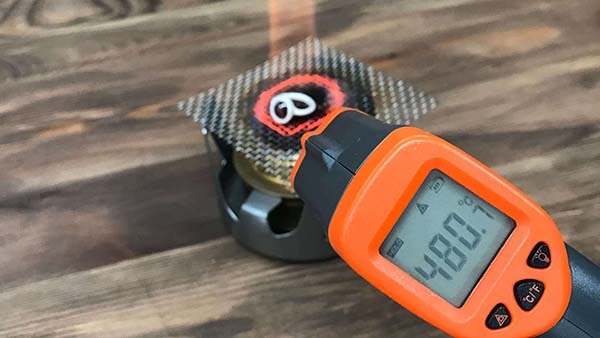

2. 請使用95%以上純酒精，燃燒溫度最高約480度(上圖右)。

75%消毒用酒精，燃燒溫度較低可能稍不透喔。

3. 通常燒30分鐘，中途需要再加一次酒精。請務必蓋上蓋子並確認火已熄滅，才能再倒酒精進去。

4. 請保持室內通風！

** 燒成之步驟：

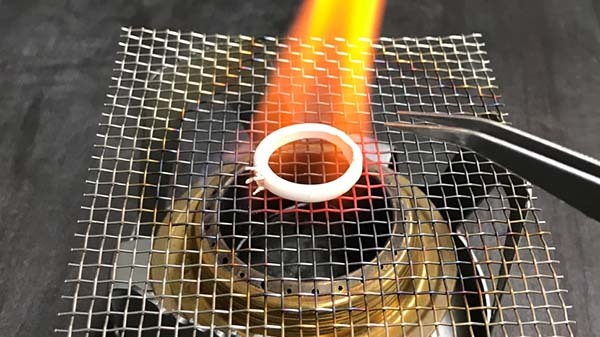

1.酒精加進酒精爐內約5分滿，小心點火再用鑷子將燒製網夾到酒精爐上。

2.將作品擺至燒紅處，過程中作品會冒白煙，並由灰色轉為白色。

3.當作品變成白色時，開始計時20~30分鐘

依作品厚度決定，擔心燒不透的人就燒30分吧！

4.時間到，熄火並將作品丟進水裡冷卻，就完成燒成了。

1.常溫下將作品放進爐內，溫度升至650~750度時持溫30分即完成燒成。
2.也可以直接放入650度高溫爐燒30分鐘，

形貌較複雜作品建議慢速升溫，比較不易因急遽高溫導致變形。

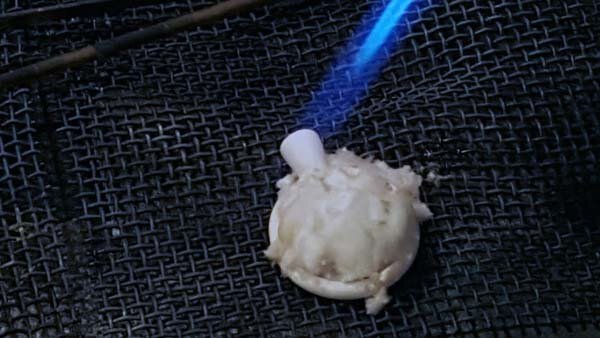

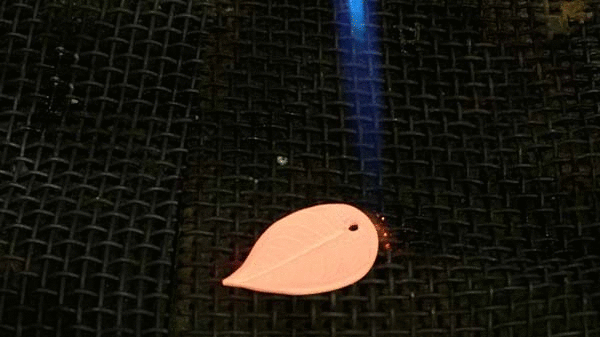

✍ 使用瓦斯槍來回加熱並避免定點加熱同一個位置。

✍ 當作品冒白煙時移開火槍，冒完煙後再次加熱，持續步驟至不冒煙。

✍ 冒完煙後，小心加熱使作品維持通紅並持續15分鐘即完成。

✍ 火槍溫度極高，注意觀察作品溫度顏色，避免融化。

☝ 一定避免定點直燒，當作品由橘紅轉黃時就是快融化了，轉黃白表面會馬上起泡融化，務必小心喔。

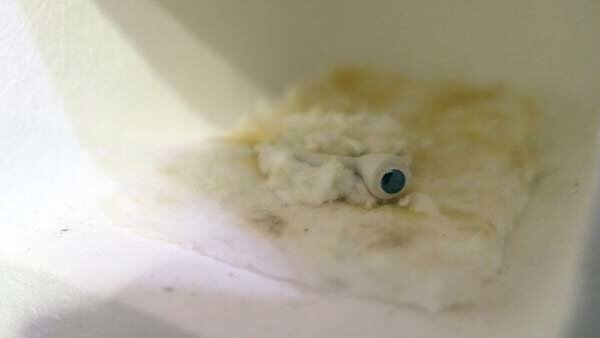

✍ 高溫燒製棉是必備耗材之一。使用高溫燒製棉支撐在作品下方、維持作品立體度，就不會因為高溫而癱軟變形了。

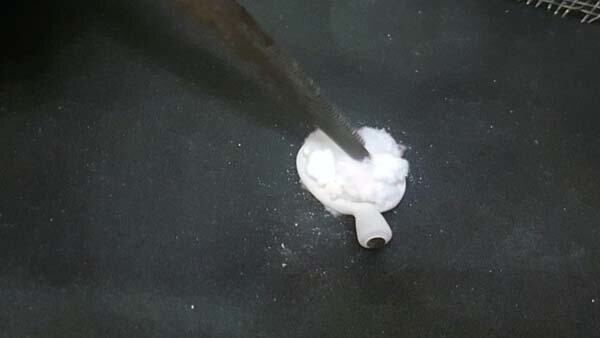

✍ 另外，高溫燒製棉最常使用於戒指或造型特殊的作品上，用高溫燒製棉將作品包覆或塞進作品凹陷處，無論是使用高溫爐或是火槍加熱都可以避免火力直射或分布不均，造成變形跟斷裂。

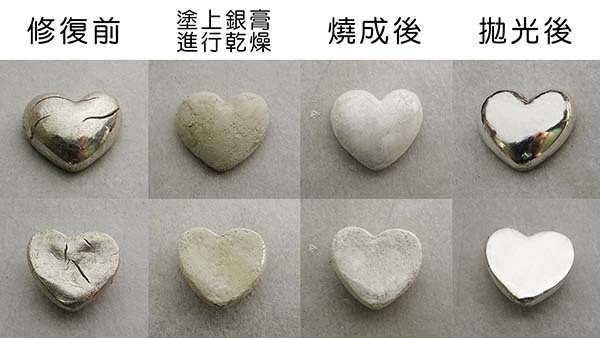

✍ 可以唷!可以使用銀膏進行修復

1.將銀膏塗在裂縫處。

2.較明顯的裂縫如塗一層不夠，可以等稍微乾了視情況再塗上第二層。(以此類推至裂痕填補完畢)

3.最後一樣進行乾燥→燒成→拋光

☝為什麼會有裂縫產生呢？
在塑型的過程中，銀黏土揉捏時堆疊到且未將空氣擠壓出，就像烘焙裡的酥皮一樣，會因為空氣關係、在燒成後產生裂痕唷！

補充：

銀膏如果塗上去會滑動就表示水份太多了，所以在製作銀膏時的水，務必慢慢的加喔！

再補充：

乾燥後未燒成的作品如有裂痕也可以這樣修補喔。

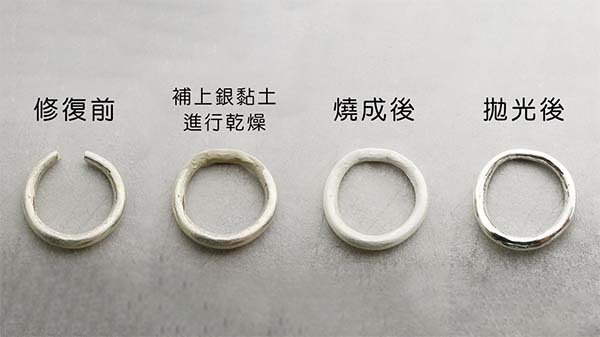

✍  一樣可以利用銀黏土進行修補哦

1.將銀膏塗在斷裂處。(可增加已燒成&未燒成的銀黏土接合力道)

2.取一塊適中的銀黏土補進斷裂處。(盡量將斷裂處兩端也包覆，燒成後較不會因收縮而出現接縫)

3.最後一樣進行乾燥→燒成→拋光

補充： 如乾燥後研磨怕再次斷裂，可在燒成後利用銼刀及砂紙進行粗糙面打磨及形狀微調，之後再拋光。燒成後再進行表面處理會比較方便唷！

☝沒燒透的銀黏土有怎樣的問題：

1.彎折很容易斷裂

2.掉到地上可能斷裂

3.硫化速度會較快

☝判斷有沒有燒透只要燒滿30分鐘一定會燒透。

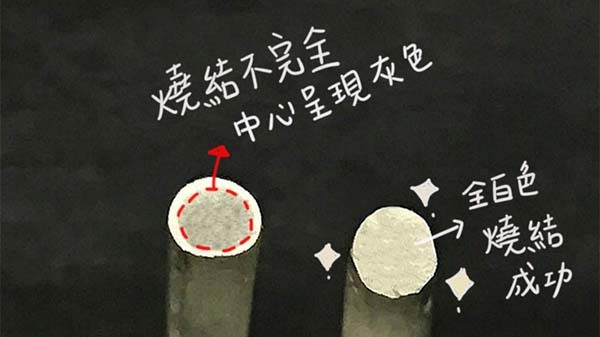

常因火力不均或不夠產生燒不透的問題，燒不透的作品斷面如下圖
